辐射冷暖系统和全空气系统对层高的要求对比
更新时间：2021-06-23 12:04:18 字号：T|T
在土地资源紧张、高楼大厦鳞次栉比的今天，建筑层高与降低整栋房屋的高度、减轻结构自重、改善受力情况和节省投资及充分利用土地资源有着密...

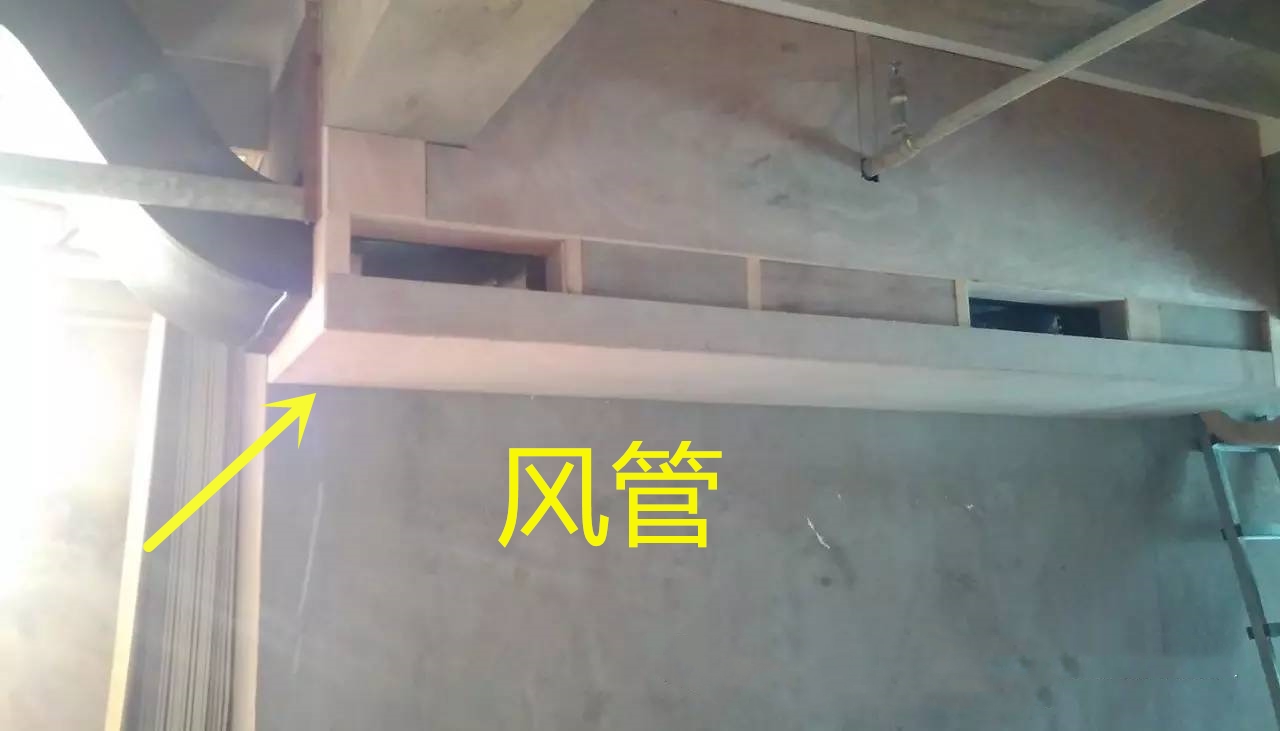

在土地资源紧张、高楼大厦鳞次栉比的今天，建筑层高与降低整栋房屋的高度、减轻结构自重、改善受力情况和节省投资及充分利用土地资源有着密切的关系，因此适当降低层高至关重要。一般来说，房间完成面高度=层高-楼板高-梁高-水电暖管线占高-吊顶自身厚度-地面铺装高度，根据设计施工经验来看，暖通管线排布是楼层占高的重要因素。传统的全空气系统、水系统、风机盘管加新风系统、多联机系统等通常带有大风管或室内机设备，一般会占据较大层高。
1、辐射末端设备及其应用

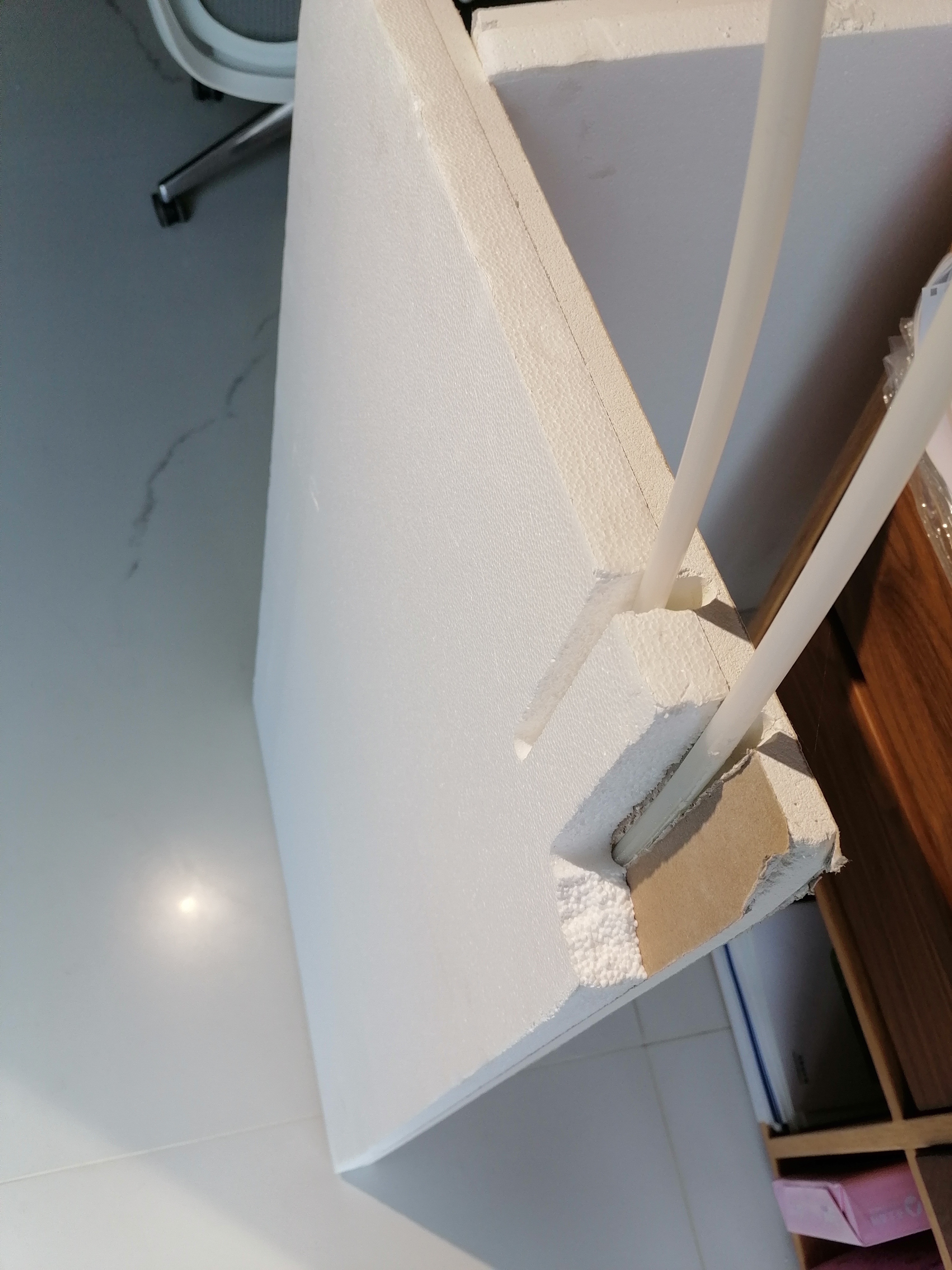

辐射系统一般以水作为冷/热介质，通过特殊结构的系统末端设备——辐射板，将能量传递到其表面，并通过对流和辐射的方式直接与室内环境进行热交换。金属辐射板实际是一种管内走水、管外为空气的表面式空气换热器，主要适用于商业、办公建筑。辐射板的面板通常为铝板（也可为铁板)，水路串联或者并联。金属辐射板一般安装在吊顶或者墙壁上，板面直接起到供冷和装饰的双重作用。安装于吊顶时，金属辐射板铺设在特质龙骨上，其本身不占用额外高度。
毛细管是直径小(外径一般为3.5mm一5mm) 、间距小(一般为10mm～40mm）的密布细管，两端与分、集水联箱相连，形成“冷网格”结构。这一结构一般安装在房间吊顶或者墙壁内，在栅格表面喷涂液体石膏。毛细管顶装时可以直接固定在结构楼板上，但是此种方式因为存在户间传热和结露的隐患，所以一般选择固定在石膏板上的方式。
毛细管网对于屋顶造型没有特殊要求，但自身供冷能力有限，所以一般适用于住宅、办公室或者人员密度相对不大的场所。
冷梁是与干工况风机盘管机组相类似的一种诱导式末端装置，依据是否有室外空气供给，可分为主动式、被动式两种形式。主动式冷梁指空气循环动力由外部强制送风供给，在冷梁内部形成空气诱导过程,利用强制对流造成空气与盘管间传热的设备（图3）。被动式冷梁主要靠自然对流使气流通过盘管，需要一个单独的系统进行通风和除湿。被动式冷梁只适用于供冷建筑，主动式冷梁适用于一般建筑，且体积小、结构紧凑，可显著节省建筑空间，尤其在竖向上。
2、置换通风系统

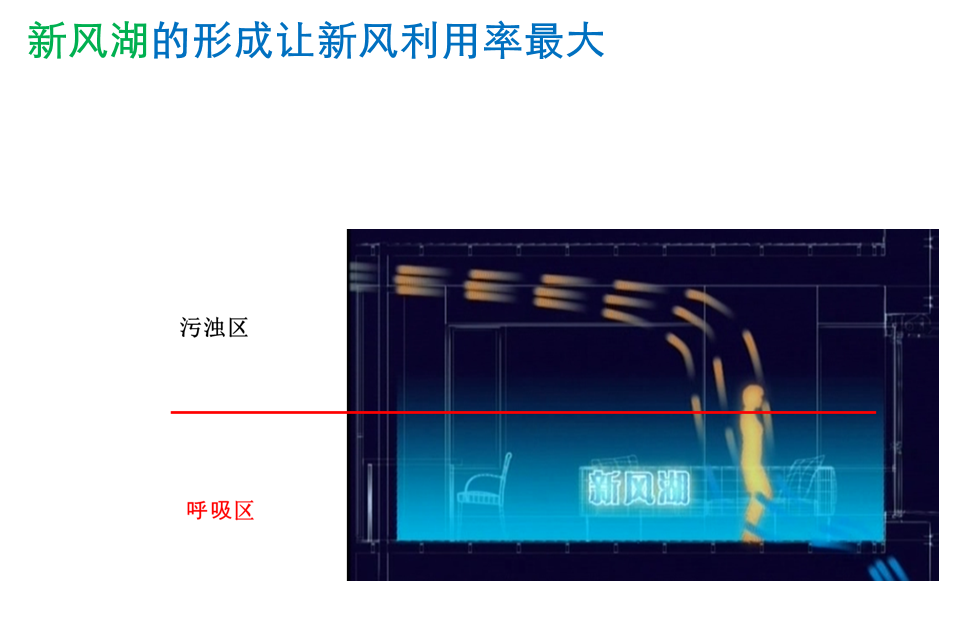

置换通风是指室外新鲜空气经过处理，通过室内底部的送风口低速送入室内，空气沿着地面蔓延，形成“新风湖”，依靠自身浮力缓慢上移，又受室内顶部热源的影响，形成紊流，再通过上部的排风口排出室外。这种下送上排的方式形成了良好的气流组织，通风效率接近100%。为节约层高，新风分配器与各新风口采用扁风管（厚度一般为50mm，加保温）连接，且均埋于地板下或瓷砖下。以瓷砖铺装面为例，最终地面完成面一般为结构楼板以上70mm～80mm。
辐射加新风系统因其高舒适性被陆续应用于高端商业办公建筑、政府办公楼、医疗建筑和别墅中。由于高端商用办公楼对空调出风速度及气流组织的要求较高，同时为追求与装修效果的匹配，通常会采用全空气空调系统。
1）使用冷梁辅助供冷
在辐射加新风系统中，当配合使用冷梁时，顶层需要铺设风机盘管、风管及其配件，成为占用层高的主要不利因素。当冷梁配合金属辐射板使用时,系统占用的层高比全空气系统多，而当冷梁配合毛细管时，由于毛细管贴附石膏板安装，没有额外的配件，占高较少，系统占用的层高比全空气系统少8mm～28mm，没有明显优势。
2）不使用冷梁辅助供冷
当铺设的金属辐射板或毛细管足够承担室内冷负荷，无需冷梁辅助制冷时（例如墙面增铺辐射末端），室内顶部就没有风机盘管、风管及其配件，辐射加新风系统占用的层高明显比全空气系统少。金属辐射板系统仅占用270mm～290mm的层高，比全空气系统节省层高132mm～145mm;毛细管系统仅占用154mm～177mm的层高，比全空气系统节省层高248mm~258mm。
结语
在科技高速发展的现代社会，辐射加新风系统不断更新和优化。结合建筑结构的设计，一些特殊材料的辐射模块可预埋在隔墙内，解决了普通辐射末端供冷不足、需要冷梁辅助供冷的问题。总体而言，在满足室内环境比较优良、人体舒适度要求较高的前提下，全空气系统的大风管及其相关部件占用40cm～44cm的高度。辐射加新风系统的特殊辐射末端加地送风模式，仅占用15cm~29cm的高度，相比而言，一层楼节省15cm~25cm的高度，对于1幢20层高的大楼来说，则节省了3m一5m的高度，相当于一层楼的高度，大大节约了空间、资源和成本，符合绿色发展趋势。
成都源壹整合了除湿 、空调、采暖、通风、空气净化、吸尘、净水等五恒系统，专业提供品质家居整体舒适系统的定制设计、集成安装与维护服务，网址www.yuanyi-cd.com咨询电话028-85221622
