1、机组制冷系统工作时：
板管蒸发冷却式模块冷水（热泵）机组的技术核心在于其板管蒸发式冷凝器，采用了先进的平面液膜蒸发冷却技术。
蒸发式冷凝器里的结构部件----板管换热器，外观为板式结构；内部有规则地均匀排布众多制冷剂流道。
板管换热器内部：
压缩机排出的高温高压制冷剂气体自上而下流经板管内部流道，与板管外的水膜进行热交换，逐渐被冷凝为低温低压的液态。
板管换热器外部：
冷却水从板管组上部均匀地喷淋到板管外表面形成一层很薄的水膜。水膜吸热后，一部分转化为水蒸气，机组顶端的风机，将空气抽入机组内部，掠过水膜，强化换热，促使水膜蒸发；剩下吸热后未蒸发的水，由强风吸热冷却，落入底部集水槽。然后风机排出热风及水蒸气 。
集水槽里的水流进水箱，通过冷却水泵作为喷淋水循环使用。集水槽中设水位调节器，自动补充冷却水量。

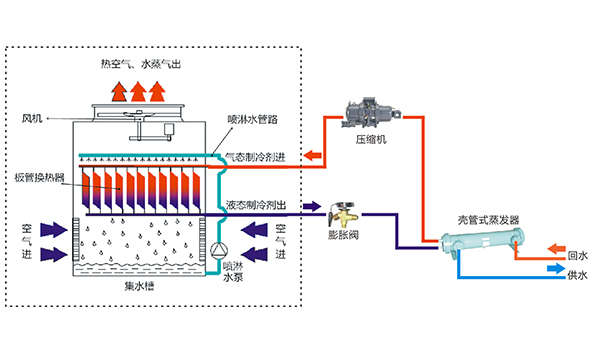

板管蒸发冷却式模块冷水（热泵）机组制冷工作原理

2、机组制热系统工作时：
制热时压缩机排出的高温高压制冷剂气体经四通换向阀,流经壳管式冷凝器，被冷凝为低温低压的液态。
喷淋水泵及喷淋水管路处于关闭状态，停止运行，集水槽、喷淋水泵、喷淋水管路、补水排污管路等处于排空状态。
机组顶端的风机，将空气抽入机组内部，板管换热器此时和翅片换热器一起作为蒸发器，与板管及翅片外的空气进行双重强化换热，带走空气热量，然后风机排除冷风。
由于机组制热时喷淋水系统不工作，蒸发器侧处于完全无水状态，则完全无需考虑冬季气温过低水的防冻问题，机组无需防冻液。

                板管蒸发冷却式模块冷水（热泵）机组制热工作原理
